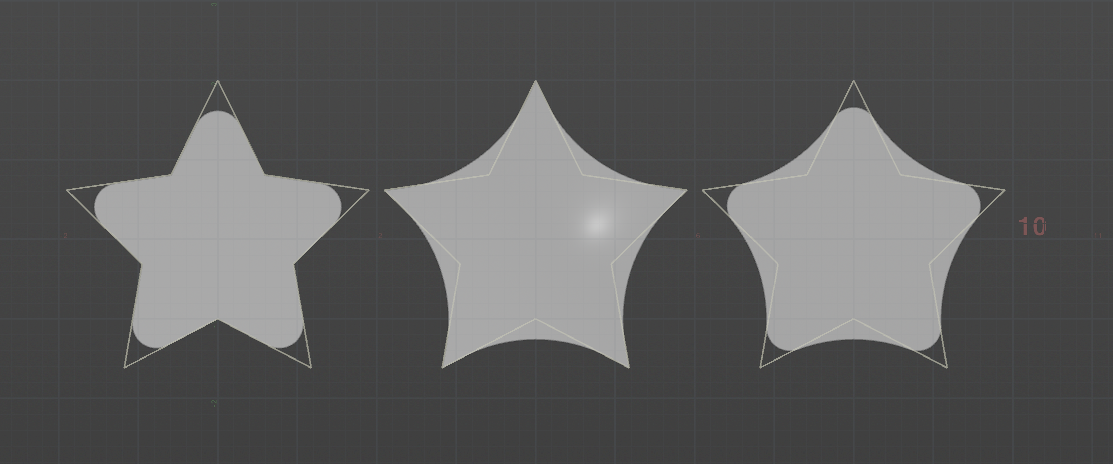

Round 2D

領域の角を丸めます。

パラメータ

Input

Input を参照。

Plane

Plane を参照。

Type

丸めのタイプを設定します。

• Convex first, Concave second
  まず凸部を丸め、次に凹部を丸めます。
• Concave first, Convex second
  まず凹部を丸め、次に凸部を丸めます。

Convex Radius

凸部の丸め半径を設定します。

Note

指定された半径より小さい領域は消えます。

Concave Radius

凹部の丸め半径を設定します。

Note

指定された半径より小さい穴は消えます。

Arc Tolerance

円弧の精度を設定します。

Simplification Tolerance

単純化の精度を設定します。
直線上の中間点を削除します。

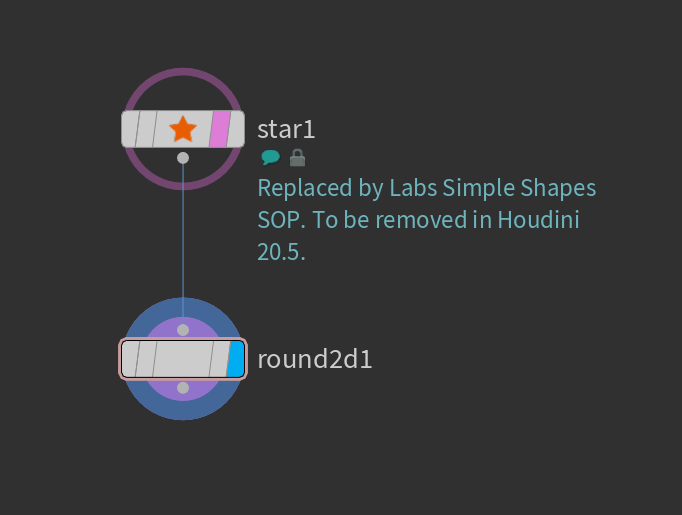

接続例
